BIẾN TẦN IHTEK G1-4T0110G 11KW

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

GIỚI THIỆU SẢN PHẨM

Biến tần IHTEK G1‑4T0110G là thiết bị điều khiển động cơ 3 pha với công suất định mức 11 kW (15HP), thuộc dòng G1 series – chuyên dụng cho ứng dụng tải nặng. Sản phẩm hỗ trợ điều khiển V/F và vector không cảm biến (SVC), có khả năng chịu quá tải cao, vận hành ổn định, độ chính xác cao, được sử dụng phổ biến trong các hệ thống cơ điện và tự động hóa công nghiệp.

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật	Giá trị
Model	IHTEK G1-4T0110G
Công suất định mức	11 kW (15HP)
Nguồn điện vào	3 pha 380 V AC ±10%, 50/60 Hz
Điện áp ngõ ra	3 pha 0–380 V AC
Tần số ngõ ra	0.00 – 1500 Hz
Dòng điện định mức	~25 A
Chế độ điều khiển	V/F, vector không cảm biến (SVC), PID, Torque control
Khả năng quá tải	150% trong 60 s, 180% trong 3 s, 200% trong 0.5 s
Hiệu suất hoạt động	> 95%
Tích hợp giao tiếp	RS‑485 (Modbus RTU)
Ngõ vào số (DI)	6–7 cổng (tùy chỉnh chức năng)
Ngõ vào analog (AI)	2 ngõ (0–10 V, 0/4–20 mA)
Ngõ ra analog (AO)	2 ngõ (0–10 V hoặc 4–20 mA)
Ngõ ra relay số	1–2 cổng relay (NO/NC) + transistor (Y1)
Tần số sóng mang	1 – 15 kHz (có thể điều chỉnh)
Cấp bảo vệ	IP20
Phương pháp làm mát	Làm mát bằng quạt cưỡng bức
Nhiệt độ hoạt động	–10 °C đến +50 °C
Kích thước (HxWxD)	~320 × 170 × 190 mm (xấp xỉ, tùy lô sản xuất)
Trọng lượng	~6–8 kg (ước lượng)
Xuất xứ	Trung Quốc (Hãng IHTEK – HuaYuan Electric)

Thông số kỹ thuật

Giá trị

Model

IHTEK G1-4T0110G

Công suất định mức

11 kW (15HP)

Nguồn điện vào

3 pha 380 V AC ±10%, 50/60 Hz

Điện áp ngõ ra

3 pha 0–380 V AC

Tần số ngõ ra

0.00 – 1500 Hz

Dòng điện định mức

~25 A

Chế độ điều khiển

V/F, vector không cảm biến (SVC), PID, Torque control

Khả năng quá tải

150% trong 60 s, 180% trong 3 s, 200% trong 0.5 s

Hiệu suất hoạt động

> 95%

Tích hợp giao tiếp

RS‑485 (Modbus RTU)

Ngõ vào số (DI)

6–7 cổng (tùy chỉnh chức năng)

Ngõ vào analog (AI)

2 ngõ (0–10 V, 0/4–20 mA)

Ngõ ra analog (AO)

2 ngõ (0–10 V hoặc 4–20 mA)

Ngõ ra relay số

1–2 cổng relay (NO/NC) + transistor (Y1)

Tần số sóng mang

1 – 15 kHz (có thể điều chỉnh)

Cấp bảo vệ

IP20

Phương pháp làm mát

Làm mát bằng quạt cưỡng bức

Nhiệt độ hoạt động

–10 °C đến +50 °C

Kích thước (HxWxD)

~320 × 170 × 190 mm (xấp xỉ, tùy lô sản xuất)

Trọng lượng

~6–8 kg (ước lượng)

Xuất xứ

Trung Quốc (Hãng IHTEK – HuaYuan Electric)

ƯU ĐIỂM NỔI BẬT

Điều khiển chính xác và mạnh mẽ, giữ mô-men xoắn cao khi tốc độ thấp.

Khả năng chịu quá tải tốt, vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

Giao tiếp dễ dàng với PLC, HMI qua RS-485 (Modbus RTU).

Tích hợp đầy đủ chức năng bảo vệ an toàn cho hệ thống.

Thiết kế nhỏ gọn, dễ lắp đặt, dễ vận hành và bảo trì.

Ứng dụng phù hợp

Biến tần G1-4T0110G thích hợp sử dụng cho:

Máy nén khí, máy ép, băng tải, máy dệt, máy cán

Hệ thống bơm công nghiệp, HVAC

Cầu trục, thang tải, máy gỗ, máy chế biến thực phẩm

Các hệ thống cần mô-men lớn, tốc độ thay đổi linh hoạt và độ bền cao

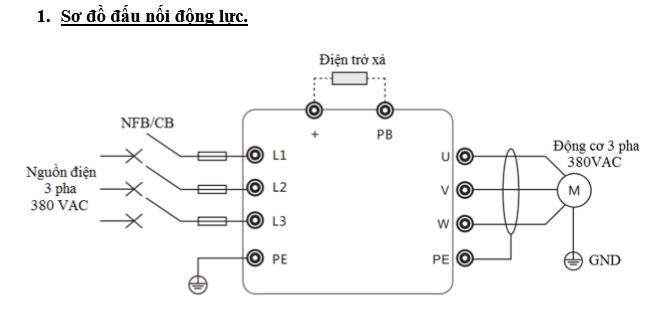

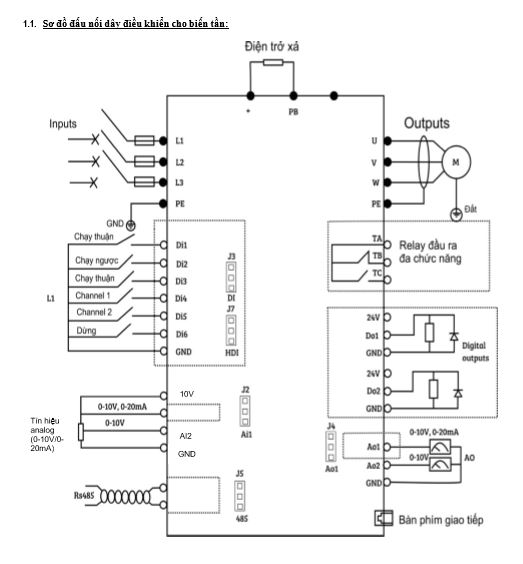

SỜ ĐỒ ĐẤU NỐI
