BIẾN TẦN MITSIBISHI FR-D720-220 7.5 kW 3 pha 220V

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

2. Tính năng nổi bật:

Hiệu suất và độ tin cậy:

Điều khiển vector không cảm biến: giúp cải thiện mô-men xoắn ở tốc độ thấp, phù hợp cho tải nặng như máy ép, máy khuấy.

Tần số ngõ ra lên tới 400 Hz: hỗ trợ động cơ tốc độ cao.

Tự động điều chỉnh thông số động cơ (Auto-tuning): giúp tối ưu khả năng điều khiển theo từng loại động cơ.

Giao tiếp & mở rộng:

Tích hợp cổng RS-485 chuẩn Modbus RTU: dễ dàng kết nối với HMI, PLC, SCADA.

Hỗ trợ tùy chỉnh I/O: có thể mở rộng thêm đầu vào số, đầu ra rơ-le hoặc analog nếu cần.

An toàn và bảo vệ:

Tích hợp nhiều chức năng bảo vệ: quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, lỗi nối đất...

Chức năng báo lỗi chi tiết qua mã lỗi LED.

Tự động khởi động lại sau khi mất nguồn hoặc lỗi nhẹ.

Thiết kế & lắp đặt:

Thiết kế nhỏ gọn, tản nhiệt tốt, dễ lắp tủ điều khiển.

Có thể gắn DIN-rail hoặc bắt vít.

Quạt làm mát có thể tháo rời để vệ sinh hoặc thay thế.

3. Thông số kỹ thuật chi tiết:

Thông số	Giá trị
Model	FR-D720-220
Nguồn điện vào	3 pha 200–240V AC, 50/60Hz
Công suất định mức	7.5 kW (10 HP)
Dòng điện ngõ ra	32.0 A
Tần số ngõ ra	0.2 – 400 Hz
Phương pháp điều khiển	V/f, vector không cảm biến (Sensorless)
Màn hình hiển thị	LED 4 số + đèn báo trạng thái
Số đầu vào số (DI)	5 đầu vào số (programmable)
Số đầu ra số (DO)	1 rơ-le, 1 xung
Đầu vào analog	1 kênh (0–10V hoặc 4–20mA)
Đầu ra analog	1 kênh (0–10V hoặc 4–20mA)
Giao tiếp	RS-485, Modbus RTU
Chống quá tải	150% dòng định mức trong 60 giây
Cấp bảo vệ	IP20
Kích thước (HxWxD)	220 x 150 x 160 mm (ước lượng)
Trọng lượng	~3.5 kg
Tiêu chuẩn EMC	EN61800-3, CE, UL, cUL
Tiêu chuẩn an toàn	EN61800-5-1

Thông số

Giá trị

Model

FR-D720-220

Nguồn điện vào

3 pha 200–240V AC, 50/60Hz

Công suất định mức

7.5 kW (10 HP)

Dòng điện ngõ ra

32.0 A

Tần số ngõ ra

0.2 – 400 Hz

Phương pháp điều khiển

V/f, vector không cảm biến (Sensorless)

Màn hình hiển thị

LED 4 số + đèn báo trạng thái

Số đầu vào số (DI)

5 đầu vào số (programmable)

Số đầu ra số (DO)

1 rơ-le, 1 xung

Đầu vào analog

1 kênh (0–10V hoặc 4–20mA)

Đầu ra analog

1 kênh (0–10V hoặc 4–20mA)

Giao tiếp

RS-485, Modbus RTU

Chống quá tải

150% dòng định mức trong 60 giây

Cấp bảo vệ

IP20

Kích thước (HxWxD)

220 x 150 x 160 mm (ước lượng)

Trọng lượng

~3.5 kg

Tiêu chuẩn EMC

EN61800-3, CE, UL, cUL

Tiêu chuẩn an toàn

EN61800-5-1

4. Ứng dụng thực tế:

Hệ thống HVAC: quạt thông gió, máy lạnh công nghiệp, bơm điều áp.

Dây chuyền đóng gói: băng tải, máy cuốn, máy chia cuộn.

Máy dệt, máy ép, máy băm, máy trộn…

Ngành chế biến gỗ, thực phẩm, dược phẩm…

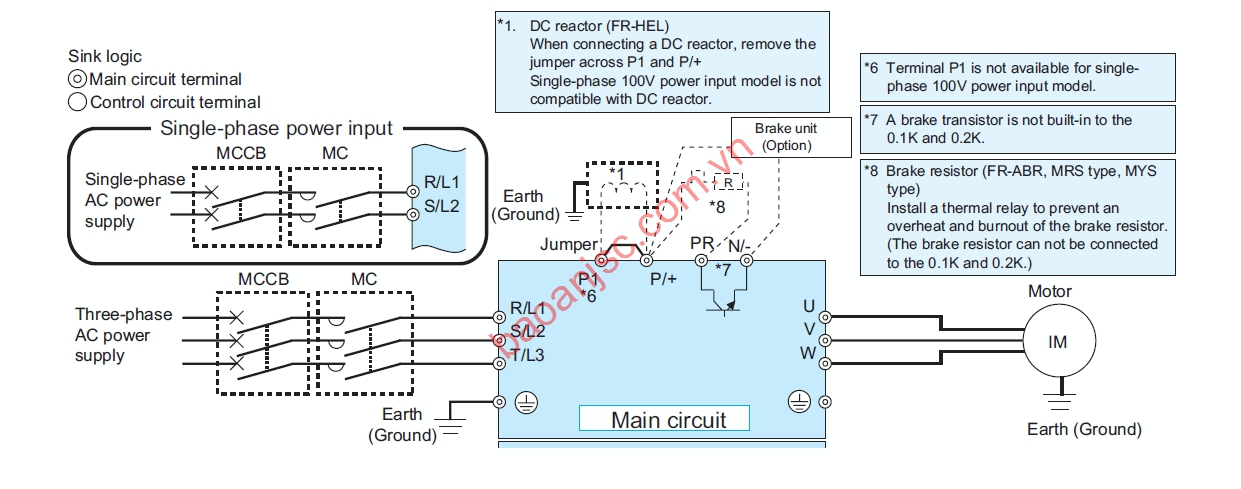

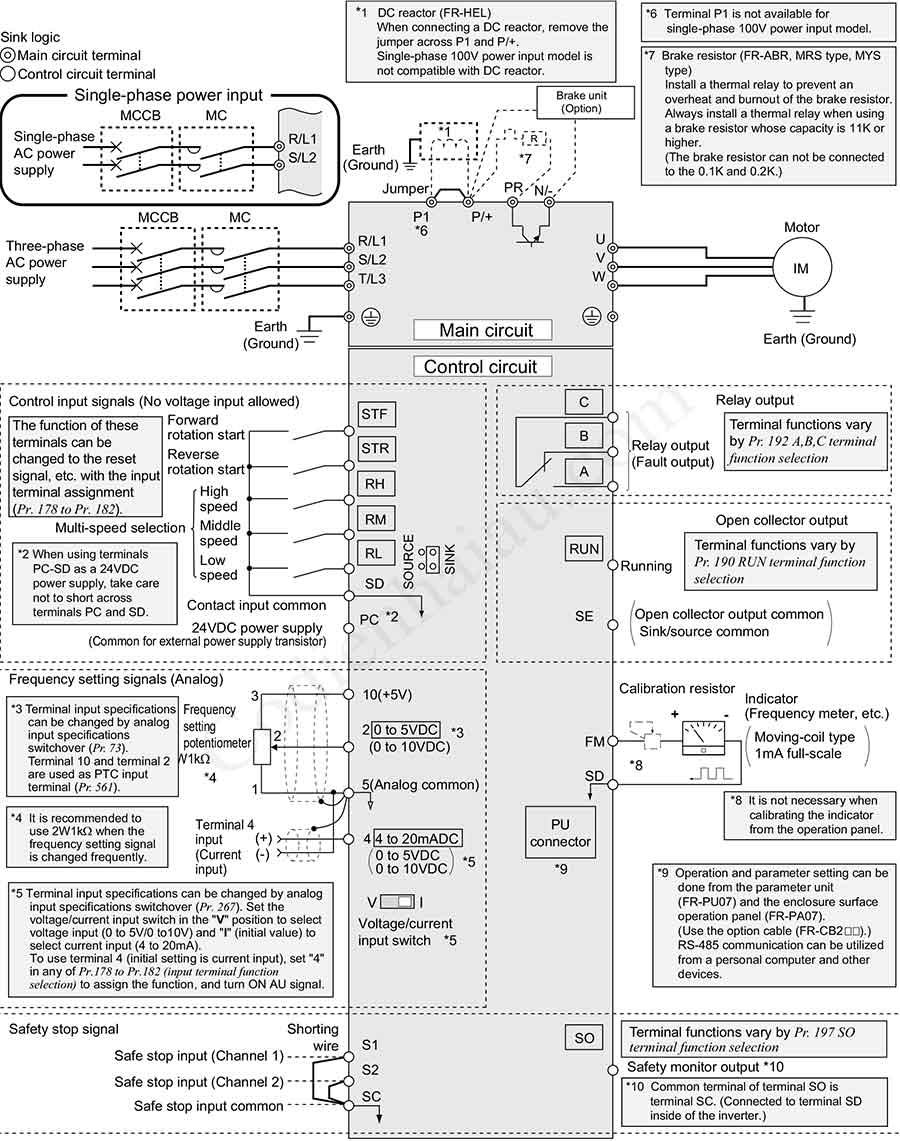

SƠ ĐỒ ĐẤU NỐI
