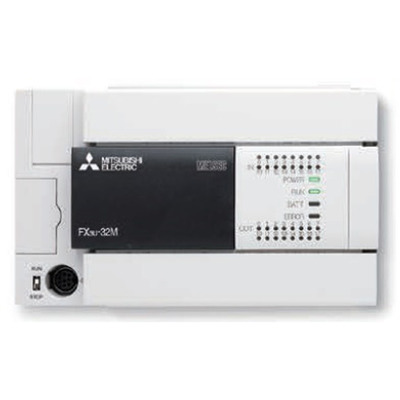

PLC MITSUBISHI model: FX3U-32MR

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

THÔNG SỐ KỸ THUẬT CHI TIẾT

Mục	Chi tiết
Tên model	FX3U-32MR/ES-A
Dòng PLC	FX3U series
Loại ngõ ra	Relay (MR) – tiếp điểm cơ
Số ngõ vào	16 (24VDC, Sink/Source chọn được)
Số ngõ ra	16 Relay (NO) – tối đa 2A/ngõ
Nguồn cấp	100–240VAC, 50/60Hz
Tiêu thụ điện	~32VA
Bộ nhớ chương trình	64.000 bước lệnh
Tốc độ xử lý lệnh	0.065 µs/lệnh (lệnh cơ bản)
Bộ nhớ dữ liệu	32.000 word (D, M, T, C...)
Ngõ ra xung tốc độ cao	2 trục độc lập, tối đa 100 kHz
Ngõ vào tốc độ cao	HSC 60 kHz (tùy cổng)
Cổng lập trình	Mini USB + RS-422 (chuẩn)
Cổng truyền thông mở rộng	Hỗ trợ thêm RS485, Ethernet, MODBUS RTU/TCP, CANopen qua module
Module mở rộng	Hỗ trợ I/O, analog, vị trí, truyền thông, CC-Link, high-speed counter
Số điểm I/O tối đa	384 điểm I/O (bao gồm chính + mở rộng)
Lập trình	GX Developer, GX Works2, GX Works3
Kích thước	150 x 90 x 86 mm
Khối lượng	~0.7 kg

Mục

Chi tiết

Tên model

FX3U-32MR/ES-A

Dòng PLC

FX3U series

Loại ngõ ra

Relay (MR) – tiếp điểm cơ

Số ngõ vào

16 (24VDC, Sink/Source chọn được)

Số ngõ ra

16 Relay (NO) – tối đa 2A/ngõ

Nguồn cấp

100–240VAC, 50/60Hz

Tiêu thụ điện

~32VA

Bộ nhớ chương trình

64.000 bước lệnh

Tốc độ xử lý lệnh

0.065 µs/lệnh (lệnh cơ bản)

Bộ nhớ dữ liệu

32.000 word (D, M, T, C...)

Ngõ ra xung tốc độ cao

2 trục độc lập, tối đa 100 kHz

Ngõ vào tốc độ cao

HSC 60 kHz (tùy cổng)

Cổng lập trình

Mini USB + RS-422 (chuẩn)

Cổng truyền thông mở rộng

Hỗ trợ thêm RS485, Ethernet, MODBUS RTU/TCP, CANopen qua module

Module mở rộng

Hỗ trợ I/O, analog, vị trí, truyền thông, CC-Link, high-speed counter

Số điểm I/O tối đa

384 điểm I/O (bao gồm chính + mở rộng)

Lập trình

GX Developer, GX Works2, GX Works3

Kích thước

150 x 90 x 86 mm

Khối lượng

~0.7 kg

TÍNH NĂNG ĐIỀU KHIỂN

Hỗ trợ PID điều khiển chính xác (tích hợp sẵn), có thể dùng cho hệ thống nhiệt, áp suất, bơm...

Cho phép lập trình điều khiển vị trí (pulse output) 2 trục, phù hợp với điều khiển servo Mitsubishi.

Có khả năng giao tiếp MODBUS RTU, kết nối dễ dàng với biến tần, HMI, cảm biến thông minh.

Tích hợp RTC (Real-Time Clock) cho ứng dụng cần thời gian thực (báo giờ, điều khiển theo lịch,...)

Cho phép lưu trữ dữ liệu lâu dài, hỗ trợ bộ đệm và EEPROM (chống mất dữ liệu khi mất điện).

KHẢ NĂNG MỞ RỘNG

Loại mở rộng	Ví dụ model
I/O	FX3U-16EX, FX3U-16EY, FX3U-32ER
Analog	FX3U-4AD, FX3U-4DA, FX3U-4AD-PT (nhiệt độ)
Truyền thông	FX3U-485-BD, FX3U-ENET-ADP, FX3U-CAN
Motion Control	FX3U-20SSC-H (điều khiển vị trí đa trục)
High-Speed Counter	FX3U-4HSX-ADP
CC-Link	FX3U-16CCL-M

Loại mở rộng

Ví dụ model

I/O

FX3U-16EX, FX3U-16EY, FX3U-32ER

Analog

FX3U-4AD, FX3U-4DA, FX3U-4AD-PT (nhiệt độ)

Truyền thông

FX3U-485-BD, FX3U-ENET-ADP, FX3U-CAN

Motion Control

FX3U-20SSC-H (điều khiển vị trí đa trục)

High-Speed Counter

FX3U-4HSX-ADP

CC-Link

FX3U-16CCL-M

ƯU ĐIỂM NỔI BẬT

Thiết kế gọn, dễ lắp tủ điện

Tốc độ xử lý nhanh, phù hợp điều khiển thời gian thực

Khả năng mở rộng đa dạng, hỗ trợ module chức năng cao cấp

Tương thích nhiều loại thiết bị ngoại vi như HMI, biến tần, cảm biến, servo...

Tiết kiệm chi phí cho hệ thống tự động trung bình nhưng yêu cầu nhiều chức năng

ỨNG DỤNG THỰC TẾ

Máy đóng gói tự động (theo chiều dài, khối lượng, thời gian)

Hệ thống băng tải phân loại sản phẩm

Điều khiển nhiệt độ – áp suất – dòng chảy trong công nghiệp thực phẩm, hóa chất

Máy cắt, máy dập CNC

Ứng dụng điều khiển servo cho robot mini hoặc định vị chính xác

Dây chuyền lắp ráp điện tử, cơ khí, may mặc

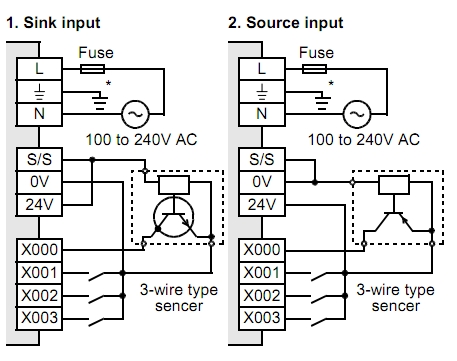

SƠ ĐỒ ĐẤU NỐI
